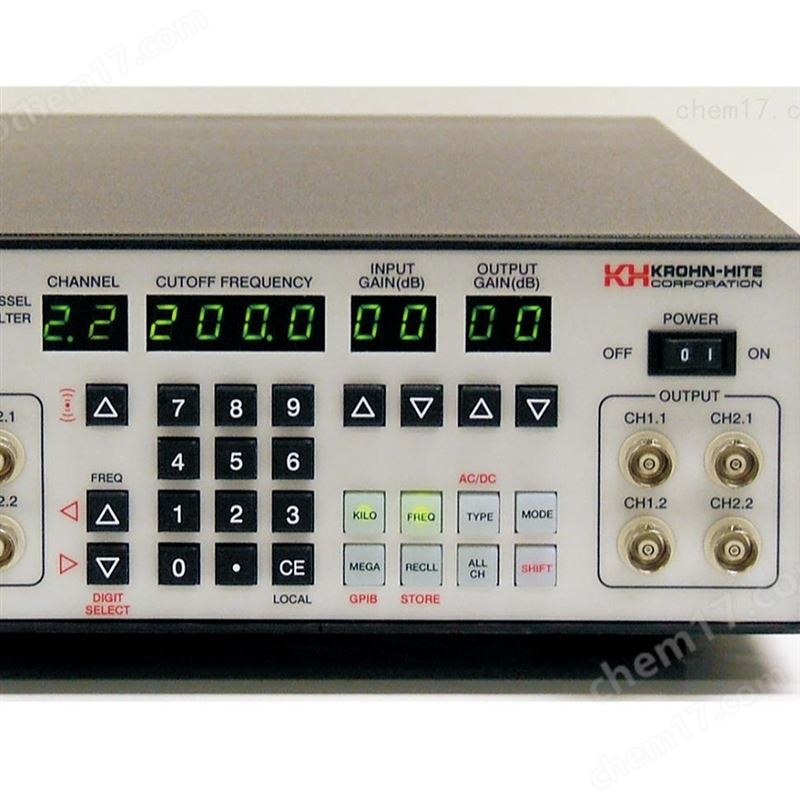

四通道巴特沃斯/贝塞尔可编程滤波器

简要描述:Krohn-Hite 3944型是一个 4 通道的巴特沃斯 / 贝塞尔可编程滤波器,提供一个可编程或台式滤波器,覆盖从3Hz 到 2MHz 的截止频率范围,具有平坦极大值(巴特沃斯)的频率响应特性,用于频域中的干净滤波,或线性相位(贝塞尔)以提供优良的脉冲或复信号滤波。通带增益为 1,每个通道的衰减斜率为24dB /倍频程。该产品应用于抗锯齿,随机噪声测试,声音测量等等。

  • 产品型号:Model 3944
  • 厂商性质:代理商
  • 更新时间:2023-11-20
  • 访  问  量:2310

详细介绍

一、可编程滤波器描述

Krohn-Hite 3944 型是一个 4 通道的巴特沃斯 / 贝塞尔滤波器,提供一个可编程或台式滤波器,覆盖从 3Hz 到 2MHz 的截止频率范围,具有平坦极大值(巴特沃斯)的频率响应特性,用于频域中的干净滤波,或线性相位(贝塞尔)以提供优良的脉冲或复信号滤波。通带增益为 1,每个通道的衰减斜率为 24dB / 倍频程。3944 型将接受±4.5V 峰值的输入信号,并提供 0dB 或 20dB 的输入和输出增益,可通过前面板键盘或 GPIB 总线进行选择。


二、可编程滤波器配置

滤波器可以是编程的,可以在高通或低通的四个通道的任何组合中操作;带通或带阻的任何组合的两个通道;或一个通道的带通或带阻和两个通道的高通或低通的任何组合。四个通道可以连接以实现 96dB/ 倍频程的高通或低通。


三、存储设置

3944 型为用户提供 99 组非易失性存储器,用于存储前面板设置,存储在电池供电的 CMOS 中。然后可以使用简单的命令调用设置。3944 型还在其内部存储器上电时提供自检诊断,以确保设备正常工作。如果发生故障,显示屏将指示哪个 ROM RAM 出现故障。


四、可编程滤波器应用

3940 型的应用于抗锯齿,随机噪声测试,声音测量,录音,抑制音频通信电路中的干扰等等。







五、说明书

规格适用于 25℃ ±5℃


六、功能

四个独立通道的低通,高通或旁路,两个通道的带通或带阻。


七、滤波器特性(单通道)

类型:4 极点巴特沃斯(平面极大值)或贝塞尔(线性相)

频率范围(fc):在 2MHz 时为 3Hz

频率控制:键盘输入或向上和向下键

频率分辨率:从 3Hz 到 1kHz 时为 1Hz;10Hz 至 2kHz100Hz 至 100kHz;1kHz 至 1MHz;10kHz 到 2MHz。

频率精度(fc):在最小有效数字(更大)时 20Hz 至 500kHz 为 ±2%,;在 2MHz 时为 ±5%,

相对增益 fc:巴特沃斯,-3dB;贝塞尔,-7.58dB

带宽:dc 至 fc,直流耦合;0.2Hz 至 fc,交流耦合(低通);fc 到 10MHz(高通)。

衰减:每个通道 24dB/ 倍频程

阻带衰减:> 80dB

插入损耗(0dB 输入 / 输出增益):在 2MHz 时为 ±0.5dB


八、输入特性

增益(前置滤波器):0dB 或 20dB±0.2dB

耦合:交流或直流

阻抗:1MΩ 并联 100pf

信号峰值(在 0dB 增益):fc<1MHz 时峰值电压为 ±4.5V;2MHz 处峰值电压为 ±4V

直流分量峰值:交流耦合模式下为 ±200V


九、输出特性

阻抗:50Ω

增益(后置滤波器):0dB 或 20dB±0.2dB

电压峰值:在 ³500Ω 时峰值电压为 ±6.5V;在 ³50Ω 时峰值电压为 ±1.3V

电流峰值:±25mA

失真:在 1kHz,1Vrms 时为 -80dB

噪声:用 2MHz 带宽检测器<200μV

直流偏移:可调至 0V

直流稳定性:典型值为 ±0.5mV/℃;峰值为 ±1mV/℃


十、常规

内存:99 个可选组;存储器是非易失性的电池供电的 CMOS。

自检诊断:MPU 在上电时检查单元,显示屏指示故障模式。

显示:7 段,绿色,LED;0.3 英寸高

远程编程:IEEE-488.1 接口,包含:SH1,AH1,T6,L4,SR1,RL1,PP1,DC1,DT0,C0 和 E1。

工作温度:0℃至 50℃

机箱隔离:±200Vdc

储存温度:-20℃至 70℃

输入 / 输出接口:BNC,面板和后侧

电源要求:90-132/180-264 伏交流,50Hz-400Hz,40 瓦。

尺寸和重量:3.5 英寸(9cm)高,14 英寸(36cm)宽,12.5 英寸(32.13cm)深;12 磅(5.4kg)净重,14 磅(6.3kg)总重

附件:三端子电源线;操作手册


十一、可选

020:低频截止范围为 0.3Hz 至 200kHz

机架安装套件:零件号 RK-37,允许安装 3944 型号进入 19 英尺的标准机架间距。

延长 1 年保修:部件号 EW3944


十二、可选附件

CAB-010:带连接器的 GPIB 电缆,2 米

CAB-011:带连接器的 GPIB 电缆,1 米

CAB-025:电缆,BNC,3ft,低噪声


说明书如有更改,恕不另行通知。
