高通/低通 巴特沃斯/贝塞尔可编程滤波器

一、描述

Krohn-Hite 3940 型可编程双通道巴特沃斯 / 贝塞尔滤波器提供可编程或台式滤波器，覆盖从 3Hz 到 2MHz 的截止频率范围。它具有用于在频域中的净滤波的平坦极大值（巴特沃斯）的频率响应特性，或用于提供脉冲信号滤波的线性相位（贝塞尔）。通带增益为 1，每个通道的衰减斜率为 24dB/ 倍频程。3940 型将接受峰值为 ±4.5V 的输入信号，并提供 0dB 或   20dB 的输入和输出增益，可通过前面板键盘或 GPIB 总线进行选择。

二、配置

滤波器是可以编程的，为在低通，高通，带通或带阻模式下工作，或者两个通道可以互连以实现 48dB/ 倍频程的高通或低通斜率。

三、存储设置

3940 型为用户提供 99 组非易失性存储器，用于存储前面板设置，存储在电池供电的 CMOS 中，然后可以使用简单的命令调用设置。

3940 型还在其内部存储器上电时提供自检诊断，以确保设备正常工作。如果发生故障，显示屏将指示哪个 ROM 或      RAM 出现故障。

四、应用

3940 型号的应用是抗锯齿，随机噪声测试，声音测量，录音，抑制音频通信电路中的干扰等等。

五、说明书

规格适用于 25℃ ±5℃

六、功能

两个独立通道的低通，高通或旁路，一个通道的带通或带阻。

七、滤波器特性（单通道）

类型：4 极点巴特沃斯（平面极大值）或贝塞尔（线性相）

频率范围（fc）：3Hz 至 2MHz

频率控制：键盘输入或向上和向下键

频率分辨率：从 3Hz 到 1kHz 时为 1Hz；10Hz 至 2kHz 100Hz 至100kHz；1kHz 至 1MHz；10kHz 到 2MHz。

频率精度（fc）：在最小有效数字（更大）时 20Hz 至 500kHz 为 ±2％；在 2MHz 时为 ±5％。

相对增益 fc：巴特沃斯时为 -3dB；贝塞尔时为 -7.58dB。

带宽：直流耦合时，dc 至 fc；交流耦合（低通）时，0.2Hz 至 fc；交流耦合（低通）时，fc 到 10MHz。

衰减：每个通道 24dB/ 倍频程

阻带衰减：>95dB

插入损耗（0dB 输入 / 输出增益）：在 2MHz 时为 ±0.5dB。

八、输入特性

增益（前置滤波器）：0dB 或 20dB±0.2dB

耦合：交流耦合或直流耦合

阻抗：1MΩ 并联 100pf

信号峰值（在 0dB 增益）：fc<1MHz 时峰值电压为 ±4.5V；2MHz 处峰值电压为 ±4V。

直流分量峰值：交流耦合模式下为 ±200V

九、输出特性

阻抗：50Ω

增益（后置滤波器）：0dB 或 20dB±0.2dB

电压峰值：在 ³500Ω 时峰值电压为 ±6.5V；在 ³50Ω 时峰值电压为 ±1.3V

电流峰值：±25mA

失真：在 1kHz，1Vrms 时为 -80dB

噪声：用 2MHz 带宽检测器小于 200μV

直流偏移：可调至 0V

直流稳定性：典型值为 ±0.5mV/℃；峰值为 ±1mV/℃。

十、常规

内存：99 个可选组；存储器是非易失性的电池供电的CMOS。

自检诊断：MPU 在上电时检查单元，显示屏指示故障模式。

显示：7 段，绿色，LED；0.3 英寸高

远程编程：IEEE-488.1 接口，包含：SH1，AH1，T6，L4，SR1，RL1，PP1，DC1，DT0，C0 和 E1。

工作温度：0℃至 50℃

机箱隔离：±200Vdc

储存温度：-20℃至 70℃

输入 / 输出接口：BNC，面板和后侧

电源要求：90-132/180-264 伏交流，50Hz-400Hz，40 瓦。

尺寸和重量：3.5 英寸（9cm）高，14 英寸（36cm）宽， 12.5 英寸（32.13cm）深；12 磅（5.4kg）净重，14 磅     （6.3kg） 总重。

附件：三端子电源线；操作手册

十一、可选

020：低频截止范围为 0.3Hz 至 200kHz

机架安装套件：零件号 RK-37，允许安装 3940 型号进入 19 英尺的标准机架间距。

延长 1 年保修：部件号 EW3940

十二、可选附件

CAB-010：带连接器的 GPIB 电缆，2 米

CAB-011：带连接器的 GPIB 电缆，1 米

CAB-025：电缆，BNC，3ft，低噪声

说明书如有更改，恕不另行通知。

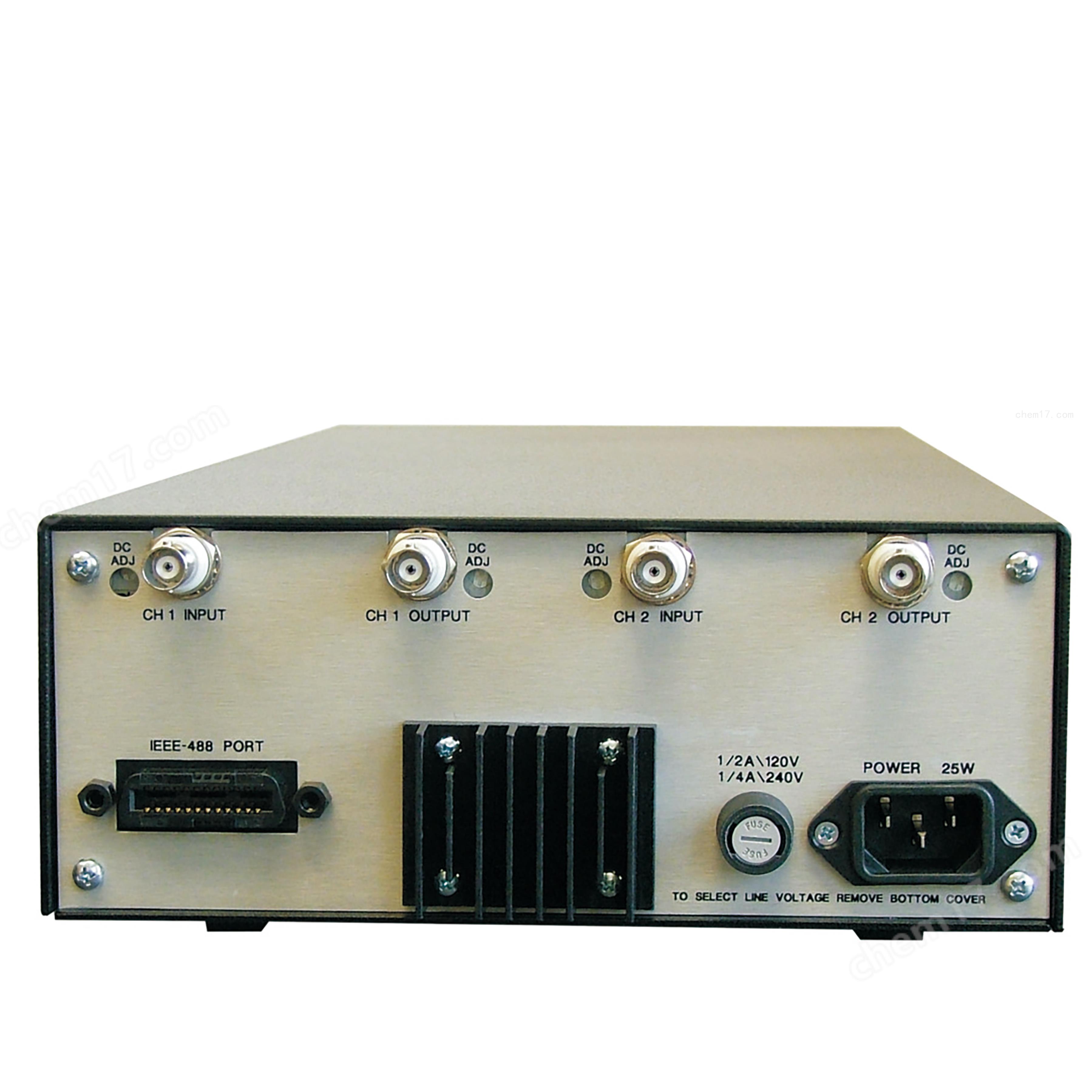

                                                   3940 Rear Panel View
